RAYSHAPE®高精細DLP 3Dプリンター

独自の光造形(DLP)方式による高い付加価値

RAYSHAPE社の3Dプリンターは、
DLP方式を採用し、同じ時間で複数の造形物を作成可能。
積層ピッチや画素サイズが細かく、積層痕が気にならないほどの美しい仕上がりを実現しました。
工業グレードの樹脂で精密部品を作成することも可能なため、製造環境に新たな付加価値を生み出します。

安定造形・メンテナンスフリーで高寿命

安定造形・メンテナンスフリーで
高寿命

高精度・高品質の工業用DLPプロジェクターを搭載しており、LCD方式の3Dプリンターと比較してメンテナンスが簡単。部品が高寿命で末永くお使いいただくことができます。
歪みや減光が少なく、光の均一性が高いため、成功率が高く、大量生産のニーズを満たすことができます。

画素サイズは最小50μm

画素サイズは最小50μm

DLPプロジェクターの画素サイズは最小50μmまで印刷することが可能です(Shape1+:100μm / Shape1+HD・P200:75μm / P400:65μm / P400HD:50μm)。金型製品を凌駕する繊細なディテールを容易に再現することができます。
この高精度な印刷機能は、医療業界、精密電子機器業界、科学研究機関、その他の業界や企業に新たな可能性をもたらします。

最大60℃まで加熱可能。高粘度・高分子樹脂が利用可能に。

最大60℃まで加熱可能。
高粘度・高分子樹脂が利用可能に。

ビルドチャンバーにはハイパワー熱風ヒーターが搭載されており、10分以内に60℃まで加熱することができます。これにより、今までの3Dプリンターでは難しかった高分子量・高粘度の感光性樹脂が利用可能になり、高い総合機械強度や物理的特性を備えた造形物をプリントできます。また、最終用途部品の直接製造も可能になります。
※Shape1+/Shape1+HDは30℃までの対応です。

充実のアフターサポート。テクニカルサポートは無料です。

充実のアフターサポート。

ご購入後にありがちな「印刷設定」のご相談やエラーなど、お客様で解決の難しい不明点がある場合、弊社テクニカルサポートにてご対応致します。
「使っていただいてこその3D プリンター」という方針の元、メール対応であなたをサポート。レジンや備品類も全て国内在庫をしているため、必要な時に素早くお届けします。

用途に応じて選べる
充実のラインナップ

Shape1+series

未体験のデスクトップ DLP 3D プリンター

Shape 1+ series

Shape1+ Shape1+HD

Shape 1+は、まったく新しいDLP方式3Dプリンターとして誕生しました。これまでSLA方式の大きな問題だった造形時間の長さを、同等の精度を持たせたまま大幅に短縮。さらに安定性も向上させて、印刷のロスも改善しています。
直感的に操作できるタッチパネル方式。使いやすいスライスソフト「ShapeWare」付属。材料は「フリーレジン」方式なので縛りが無く、自由に材料を選んで使うことが可能です。
まったく新しいDLP 3Dプリンター「Shape 1+」は製造現場に新たなイノベーションを生み出す理想的なデバイスです。

Shape1+
プリントエリア W192×D108×T190mm
積層ピッチ 25〜300ミクロン(0.025〜0.3mm)※設定・材料により制限あり
波長 405nm
解像度 1920×1080ピクセル
ピクセルサイズ 100ミクロン(0.1mm)
印刷速度 50mm/1時間@積層ピッチ100ミクロン(レジンの種類と印刷設定によって異なります)
マテリアルレジン
ベーシックシリーズ: スタンダード(白/黒/グレイ)/ディテール/ファスト
ファンクショナル: タフ20(白/黒)/リジッド20/ハイテンプ160/Pro10/クリア/ESD-T/Flexible/Elasstic/エキマテ

※サードパーティーレジン等にも対応はしていますが、プリント条件などのパラメーターはお客様にて設定していただく必要がございます。

データ転送方法 USBフラッシュディスク、イーサネット(LAN)
付属スライスソフト ShapeWare(Windows7 / 8 / 10 / 11)
ファイル形式 STL、OBJ、SHAPE
供給電力 100 / 220VAC、50/60 Hz
使用電力 250W
本体サイズ 420×400×604mm
本体重量 26kg
備考 30℃まで加温可能(ビルドチャンバーを適切な温度で常に制御) エアフィルターによる排気管理 7インチのタッチスクリーン
Shape1+HD
プリントエリア W144×D81×T190mm
積層ピッチ 25〜300ミクロン(0.025〜0.3mm)※設定・材料により制限あり
波長 405nm
解像度 1920×1080ピクセル
ピクセルサイズ 75ミクロン(0.075mm)
印刷速度 50mm/1時間@積層ピッチ100ミクロン(レジンの種類と印刷設定によって異なります)
マテリアルレジン
ベーシックシリーズ: スタンダード(白/黒/グレイ)/ディテール/ファスト
ファンクショナル: タフ20(白/黒)/リジッド20/ハイテンプ160/Pro10/クリア10/Red-HD/ESD-T/Flexible/Elasstic/エキマテ

※サードパーティーレジン等にも対応はしていますが、プリント条件などのパラメーターはお客様にて設定していただく必要がございます。

データ転送方法 USBフラッシュディスク、イーサネット(LAN)
付属スライスソフト ShapeWare(Windows7 / 8 / 10 / 11)
ファイル形式 STL、OBJ、SHAPE
供給電力 100 / 220VAC、50/60 Hz
使用電力 250W
本体サイズ 420×400×604mm
本体重量 26kg
備考 30℃まで加温可能(ビルドチャンバーを適切な温度で常に制御) エアフィルターによる排気管理 7インチのタッチスクリーン
P200series

最終製品の印刷を可能に

P200 series

P200

P200のピクセルサイズは75μm超高精度の印刷が可能で、ミリメートルレベルのディテールを簡単に再現できます。またタフな産業現場に対応するべく、工業用のグレードの高品質DLPプロジェクターを搭載。歪みが最小限で、光の均一性が高く、光の減衰が少ないのはもちろん、長時間の使用強度に耐え、大量生産のニーズを満たすことができます。さらに、庫内温度は60℃まで加温でき、これまで使えなかった粘度の高いレジンでも印刷が可能。P200は、高付加価値をもたらす高性能精密部品のダイレクトプリントに最適なDLP 3Dプリンターです。

プリントエリア W144×D81×T190mm
積層ピッチ 25〜100ミクロン(0.025〜0.1mm)※設定・材料により制限あり
波長 405nm
解像度 1920×1080ピクセル
ピクセルサイズ 75ミクロン(0.075mm)
印刷速度 50mm/1時間@積層ピッチ100ミクロン(レジンの種類と印刷設定によって異なります)
マテリアルレジン
ベーシックシリーズ:
スタンダード(白/黒/グレイ)/ディテール/ファスト
ファンクショナル:
タフ20(白/黒)/リジッド20/ハイテンプ160/Pro10/クリア10/Red-HD/ESD-T/Flexible/Elasstic/エキマテ
アドバンスド:
E-ABS10

※サードパーティーレジン等にも対応はしていますが、プリント条件などのパラメーターはお客様にて設定していただく必要がございます。

データ転送方法 USBフラッシュディスク、イーサネット(LAN)
付属スライスソフト ShapeWare(Windows7 / 8 / 10 / 11)
ファイル形式 STL、OBJ、SHAPE
供給電力 100 / 220VAC、50/60 Hz
使用電力 800W
本体サイズ 420×420×890mm
本体重量 42kg
備考 60℃まで加温可能(ビルドチャンバーを適切な温度で常に制御) エアフィルターによる排気管理 7インチのタッチスクリーン
P400series

産業グレード DLP 3Dプリンター

P400 series

P400P400HD

産業用として開発されたP400シリーズは、当初から大型印刷や量産を想定し、大きな造形エリアが特徴です。産業用として正確な出力制度を追求した独自の補正機能により、高精度と高解像度を実現しました。庫内温度は60℃まで加温でき、これまで使えなかった粘度の高いレジンでも印刷が可能。さらに印刷安定性にも優れ、サポート材も独自の技術で除去しやすく、印刷後の後加工時間が大幅に削減できます。そして何よりDLP方式による圧倒的な印刷時間の短縮は、これまでの生産現場を凌駕します。

P400
プリントエリア W250×D140×T395mm
積層ピッチ 25〜300ミクロン(0.025〜0.3mm)※設定・材料により制限あり
波長 405nm
解像度 3840×2160ピクセル
ピクセルサイズ 65ミクロン(0.065mm)
印刷速度 50mm/1時間@積層ピッチ100ミクロン(レジンの種類と印刷設定によって異なります)
マテリアルレジン
ベーシックシリーズ:
スタンダード(白/黒/グレイ) ディテール ファスト
ファンクショナル:
タフ20(白/黒)/リジッド20/ハイテンプ160/Pro10/クリア10/Red-HD/ESD-T/Flexible/Elasstic/エキマテ
アドバンスド:
E-ABS10

※サードパーティーレジン等にも対応はしていますが、プリント条件などのパラメーターはお客様にて設定していただく必要がございます。

データ転送方法 USBフラッシュディスク、イーサネット(LAN)
付属スライスソフト ShapeWare(Windows7 / 8 / 10 / 11)
ファイル形式 STL、OBJ、SHAPE
供給電力 100 / 220VAC、50/60 Hz
使用電力 1450W
本体サイズ 660×680×1800mm
本体重量 140kg
備考 60℃まで加温可能(ビルドチャンバーを適切な温度で常に制御) エアフィルターによる排気管理 12インチのタッチスクリーン
P400HD
プリントエリア W192×D108×T395mm
積層ピッチ 25〜300ミクロン(0.025〜0.3mm)※設定・材料により制限あり
波長 405nm
解像度 3840×2160ピクセル
ピクセルサイズ 50ミクロン(0.05mm)
印刷速度 50mm/1時間@積層ピッチ100ミクロン(レジンの種類と印刷設定によって異なります)
マテリアルレジン
ベーシックシリーズ: スタンダード(白/黒/グレイ)/ディテール/ファスト
ファンクショナル: タフ20(白/黒)/リジッド20/ハイテンプ160/Pro10/クリア10/Red-HD/ESD-T/Flexible/Elasstic/エキマテ
アドバンスド: E-ABS10

※サードパーティーレジン等にも対応はしていますが、プリント条件などのパラメーターはお客様にて設定していただく必要がございます。

データ転送方法 USBフラッシュディスク、イーサネット(LAN)
付属スライスソフト ShapeWare(Windows7 / 8 / 10 / 11)
ファイル形式 STL、OBJ、SHAPE
供給電力 100 / 220VAC、50/60 Hz
使用電力 1450W
本体サイズ 660×680×1800mm
本体重量 140kg
備考 60℃まで加温可能(ビルドチャンバーを適切な温度で常に制御) エアフィルターによる排気管理 12インチのタッチスクリーン

超音波洗浄機

ShapeWash 020S/ShapeWash 040S

こちらの超音波洗浄機は、SHAPE1+シリーズおよびP200そしてP400で造形後洗浄に使用する超音波洗浄機です。
温度設定は40℃ , 45℃ , 50℃ , 55℃ , 60℃の5段階設定が可能。
洗浄時間も必要に応じて 90S、180S、280S、380S、480S 5段階設定ができます。
(※最大設定時間は30分までの洗浄時間設定が可能です)
通常の洗浄時間は最大5分かかります。
ボディーは堅牢なステンレス鋼 SUS304を採用しているので、高出力で耐久性に優れています。

製品名 ShapeWash 020S ShapeWash 040S
外観
最大洗浄サイズ 240 × 135 × 100 mm 300 × 240 × 150 mm
洗浄方式 超音波洗浄
洗浄溶剤 エタノール
超音波周波数 40 kHz
超音波照射時間 90S、180S、280S、380S、480S 5段階設定(1〜30分で自由に設定も可能)
容量 3.2L 10L
洗浄タンク材質 ステンレス鋼 SUS304
廃水方法 ドレンバルブ方式
加熱温度設定 40℃ , 45℃ , 50℃ , 55℃ , 60℃
加熱方法 セラミックヒーター方式
供給電力 / 使用電力 100-240 VAC,50 Hz / 170W 100-240 VAC,50 Hz / 310W
本体サイズ  270 × 185 × 230 mm 380 × 290 × 280 mm
本体重量 3.25 kg 7.2 kg
製品名 ShapeWash 020S
外観
最大洗浄サイズ 240 × 135 × 100 mm
洗浄方式 超音波洗浄
洗浄溶剤 エタノール
超音波周波数 40 kHz
超音波照射時間 90S、180S、280S、380S、480S 5段階設定(1〜30分で自由に設定も可能)
容量 3.2L
洗浄タンク材質 ステンレス鋼 SUS304
廃水方法 ドレンバルブ方式
加熱温度設定 40℃ , 45℃ , 50℃ , 55℃ , 60℃
加熱方法 セラミックヒーター方式
供給電力 / 使用電力 100-240 VAC,50 Hz / 170W
本体サイズ  270 × 185 × 230 mm
本体重量 3.25 kg
製品名 ShapeWash 040S
外観
最大洗浄サイズ 300 × 240 × 150 mm
洗浄方式 超音波洗浄
洗浄溶剤 エタノール
超音波周波数 40 kHz
超音波照射時間 90S、180S、280S、380S、480S 5段階設定(1〜30分で自由に設定も可能)
容量 10L
洗浄タンク材質 ステンレス鋼 SUS304
廃水方法 ドレンバルブ方式
加熱温度設定 40℃ , 45℃ , 50℃ , 55℃ , 60℃
加熱方法 セラミックヒーター方式
供給電力 / 使用電力 100-240 VAC,50 Hz / 310W
本体サイズ  380 × 290 × 280 mm
本体重量 7.2 kg

2次硬化装置

ShapeCure series

ShapeCureシリーズは、SHAPE1+シリーズおよびP200そしてP400で造形後洗浄、印刷物の最終硬化に使用する2次硬化装置です。3Dプリンターからプリントされたパーツを硬化させ、最終製品などにも使用できるクオリティーに仕上げる為に使用します。こちらの硬化装置は材料別に積雪な温度、効果時間がプリセットされており、特別な操作は一切なく、ユーザーフレンドリーな仕様となっております。

製品名 ShapeCure ShapeCure+
外観
硬化サイズ 200mm × 300mm 440mm × 400mm
硬化波長 405nm 365nm
LED使用電力 72W
硬化方式 複数の光源による360°のサラウンドアレイ方式/内部リフレクター搭載
温風使用電力 300W 600W
温風方式 熱風対流方式
タッチパネル 3.5インチカラーLCDスクリーン
供給電力 / 使用電力 100-240 VAC,50 Hz / 200W
本体サイズ 340 × 340 × 400 mm 720 × 510 × 530 mm
本体重量 14kg 30kg
製品名 ShapeCure
外観
硬化サイズ 200mm × 300mm
硬化波長 405nm
LED使用電力 72W
硬化方式 複数の光源による360°のサラウンドアレイ方式/内部リフレクター搭載
温風使用電力 300W
温風方式 熱風対流方式
タッチパネル 3.5インチカラーLCDスクリーン
供給電力 / 使用電力 100-240 VAC,50 Hz / 200W
本体サイズ 340 × 340 × 400 mm
本体重量 14kg
製品名 ShapeCure+
外観
硬化サイズ 440mm × 400mm
硬化波長 365nm
LED使用電力 72W
硬化方式 複数の光源による360°のサラウンドアレイ方式/内部リフレクター搭載
温風使用電力 600W
温風方式 熱風対流方式
タッチパネル 3.5インチカラーLCDスクリーン
供給電力 / 使用電力 100-240 VAC,50 Hz / 200W
本体サイズ 720 × 510 × 530 mm
本体重量 30kg

最終製品用のプロユースレジン

RAYSHAPEのレジンは、機能性が高く、安定した品質で造形することができるレジンです。

BASFシリーズ
BASF RG50 レジン

特徴:吸水率がとても低い業務用水洗いレジン。
24時間水に浸した時の吸水率が1.12%と、非常に吸水率が低いことが特徴で、 高い印刷精度と低収縮を実現します。

カラー:Natural clear
粘度: 65 mPa·s(30℃) 26 mPa·s(50℃)
密度 :1.11 g/cm³(液体時)
熱変形温度: 66 ℃(0.45 MPa)
硬度: 85 Shore D
吸水率:1.12%/24h(ASTM D570)

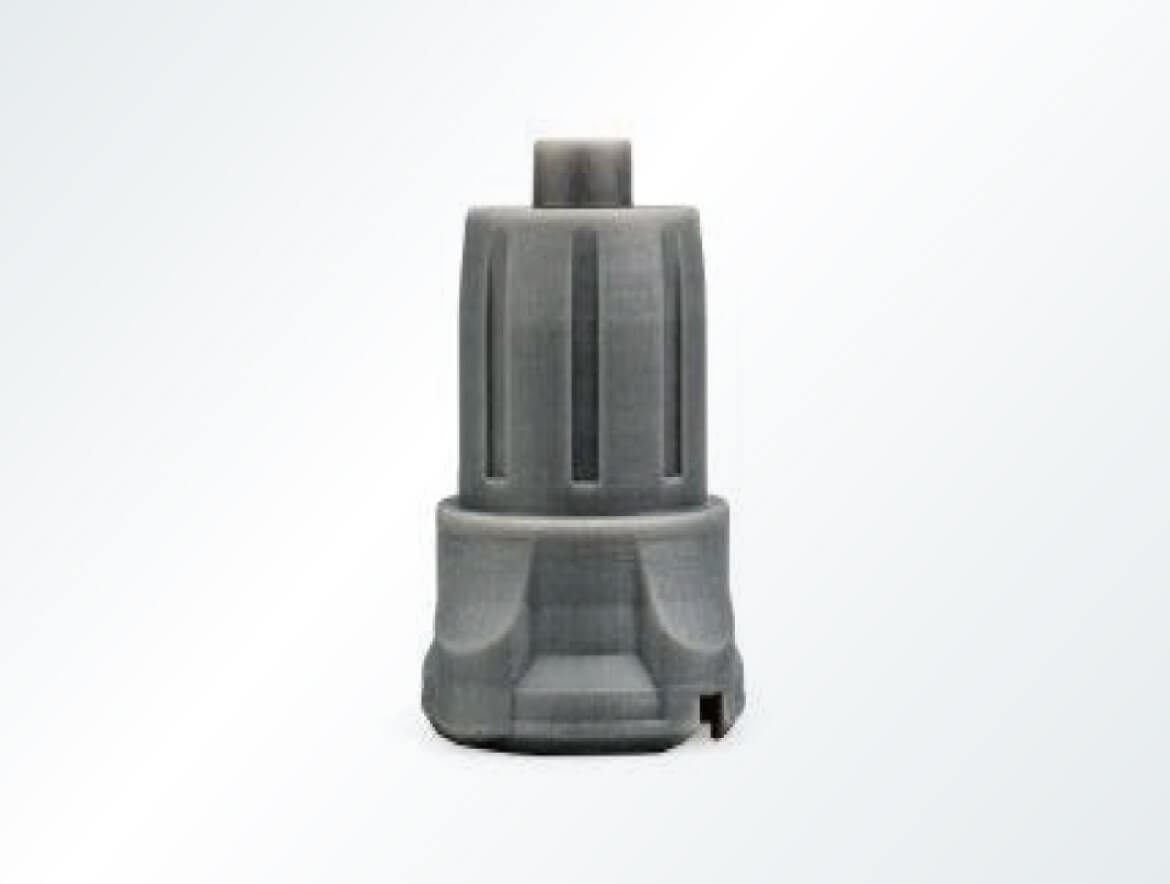

スタンダードレジン
スタンダードレジン

特徴:機械的な特性も兼ね備えた、使いやすい標準レジン。
設計検証、外観のプロトタイプテストなどにおすすめ。

カラー:ブラック/ホワイト/グレー
粘度: 850 mPa·s(25℃)
密度: 1.125 g/cm³
熱変形温度:68 ℃(0.45 MPa)
硬度: 84 Shore D

ディテール(高解析)レジン
Detailed レジン

特徴:細部の表現力に優れた高コストパフォマンスレジン。
プロトタイプの検証、意匠確認など効果を発揮します。

カラー:オレンジ
粘度: 350 mPa·s(25℃)
密度: 1.17 g/cm³
熱変形温度: 87.8 ℃(0.45 MPa)
硬度: 85 Shore D

ディテール(クリエイティブ)レジン

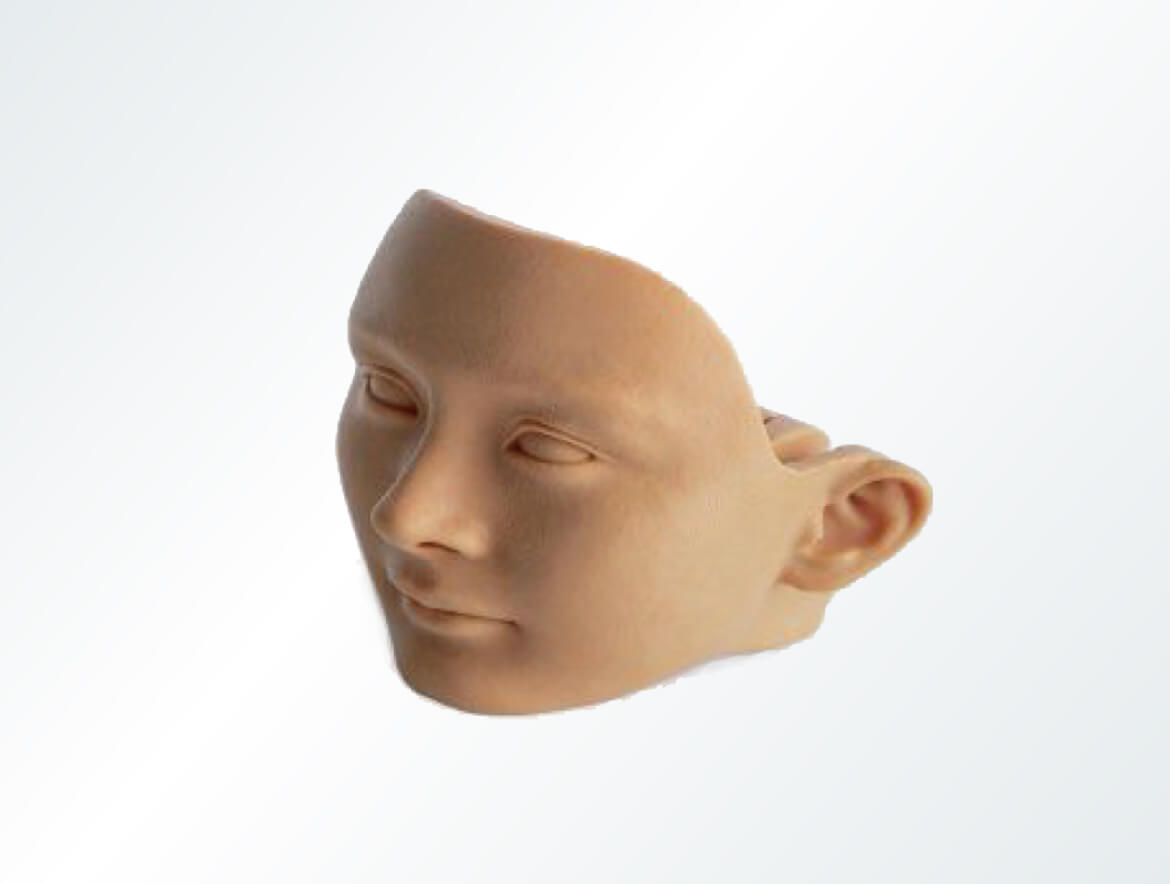

Red-HD レジン

特徴:表面品質に優れた高級モデルレジン。
細かいテクスチャや滑な表面を再現できる。クリエイティブ、ジュエリー、アートワークなどに適しています。

カラー:スキン
粘度: 850 mPa·s(25℃)
密度: 1.125 g/cm³
熱変形温度: 68 ℃(0.45 MPa)
硬度: 84 Shore D

高速造形レジン
Fastレジン

特徴:高速印刷でも造形しやすいレジン。
試作のリードタイムを短縮することができます。

カラー:レイクブルー
粘度: 350 mPa·s(25℃)
密度: 1.15 g/cm³
熱変形温度: 60 ℃(0.45 MPa)
硬度: 80 Shore D

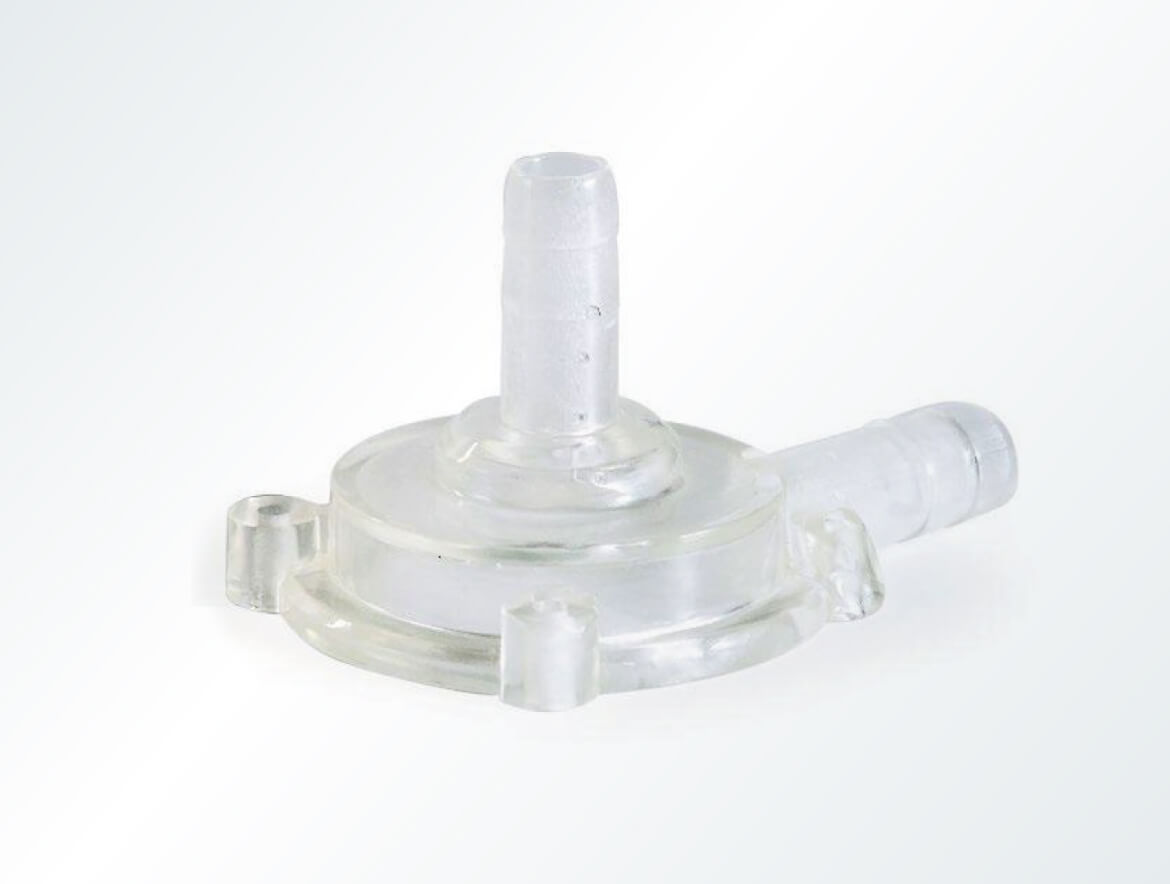

クリア(高透明)レジン
Clear 10 レジン

特徴:高い光透過率を誇るレジン。
透明度が要求されるサンプルなどに適しています。

カラー:クリア
粘度: 300~400 mPa·s(25℃)
密度: 1.100~1.200 g/cm³
熱変形温度: 56.5 ℃(0.45 MPa)
硬度: 75 Shore D

高剛性レジン
Rigid 20 レジン

特徴:良好な寸法安定性、高い剛性を持つ。
荷重たわみ温度は110度。アセンブリ検証、機能確認などの最終用途に近いモデルの検証に適しています。

カラー:ブラック
粘度: 1500 mPa·s(25℃)
密度: 1.122 g/cm³
熱変形温度: 110 ℃(0.45 MPa)
硬度: 90 Shore D

高靭性レジン
Tough 20 レジン

特徴:優れた靭性と耐衝撃性を持ち、破断点伸び40%、ABS樹脂に近い物性を持つレジン。
アセンブリ検証、機能確認などの最終用途に近いモデルの検証に適しています。

カラー:ブラック/ホワイト
粘度: 900 mPa·s(25℃)
密度: 1.122 g/cm³
熱変形温度: 62 ℃(0.45 MPa)
硬度: 82 Shore D

高強度レジン
Pro 10 レジン

特徴:優れた強度と靭性でナイロン部品に近い性能のレジン。
アセンブリ検証、機能確認などの最終用途に近いモデルの検証に適しています。

カラー:ダークグレー
粘度: 1100 mPa·s(25℃)
密度: 1.112 g/cm³
熱変形温度: 80 ℃(0.45 MPa)
硬度: 86 Shore D

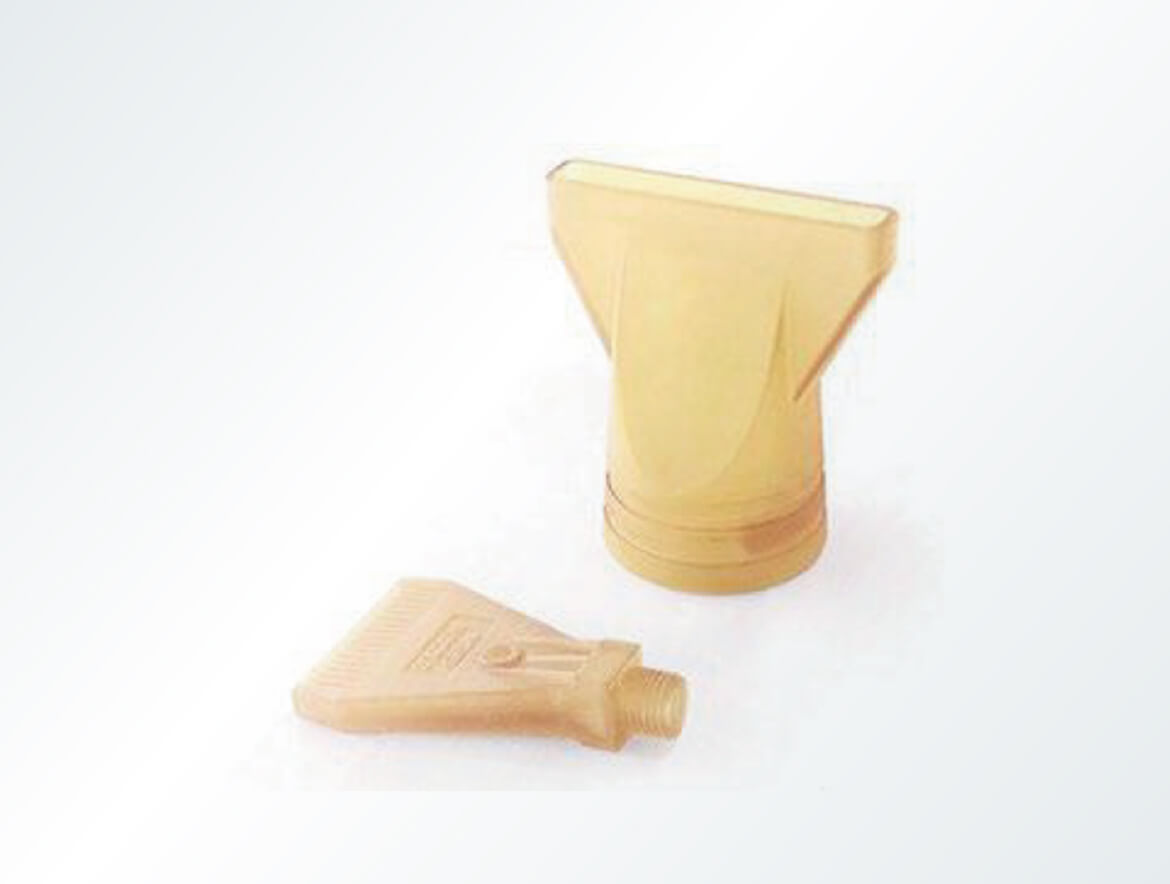

ハイテンプ(耐熱)レジン
Hi-Temp 160 レジン

特徴:機械的特性はもちろん、荷重たわみ温度は約160℃のため、高い耐熱性を誇るレジン。
主に耐熱性を要求されるプロトタイプ試作などに適しています。

カラー:琥珀色
粘度: 350 mPa·s(25℃)
密度: 1.100 g/cm³
熱変形温度: 155 ℃(0.45 MPa)
硬度: 92 Shore D

E-ABS 10レジン(Advanced Series)
E-ABS 10

特徴:最終用途部品用の高性能レジンです。
総合的機械特性に優れており、従来の熱可塑性樹脂であるABSの代替品として使用することができます。

カラー:ホワイト
粘度: 1420 mPa·s(25℃) /651 mPa·s (35℃)
密度 1.19 g/cm³
熱変形温度: 60-65 ℃(0.45 MPa)
硬度: 82 Shore D

ESD-Tレジン
ESD-Tレジン

特徴:静電気散逸性能に優れ、電子部品を静電気による損傷から保護することができます。
主に電子部品の研究開発、治具、固定具などの制作に適しています。

カラー:ブラック
粘度: 605 mPa·s(25℃)
密度: 1.19 g/cm³
熱変形温度: 60-65 ℃(0.45 MPa)
硬度: 80 Shore D

Flexibleレジン
Flexibleレジン

特徴:タイヤと同程度の硬さとゴムのような弾性を持ち、耐久性に優れております。
引っ張るなど変形させた後もゆっくりと元の形に戻るため、柔軟性のある造形物の制作に適しています

カラー:クリア
粘度: 550 mPa·s(25℃)
密度: 1.10-1.20 g/cm³
硬度: 80 Shore A

Elasticレジン
Elasticレジン

特徴:フレキシブルレジンより柔らかい質感を持ち、硬さは消しゴムと同程度で復元力に優れております。
曲げや圧力に耐え、割れや裂けが起きにくいため、柔軟性が必要な造形物の制作に適しています。

カラー:クリア
粘度: 460 mPa·s(25℃)
密度: 1.10-1.20 g/cm³
硬度: 50 Shore A

エキマテ 日本製アレルギーフリー水洗いレジン【食品衛生法適合】
エキマテ 日本製アレルギーフリー水洗いレジン【食品衛生法適合】

特徴:安全性の高い原料を厳選して、レジンの安全性と再現性に徹底的にこだわり厳格な品質管理を行って日本国内で製造しています。
レジンラインナップ
カラー:透明(クリア)/白色(ホワイト)/灰色(グレー)
容量:1,000g ※グレーのみ500g/1000g
ご使用前に必ずレジンを撹拌してからご使用ください。
高温多湿を避け、冷暗所にて保管ください。
